Teorema Thevenin & Teorema Norton

Materi 2

Teorema Thevenin & Teorema Norton

Teorema Thevenin

§      Suatu rangkaian yang terdiri dari beberapa sumber tegangan dan impedansi, dapat diubah

1.       Satu sumber arus pengganti Thevenin (V_Th)

2.       Satu impedansi pengganti Thevenin yang tersusun secara seri



§      Langkah penyelesaian :

1)      Sumber arus dibuka, dan sumber tegangan dihubung singkat

2)     Lepaskan komponen bila akan dicari tegangan atau arusnya

3)     Tentukan hambatan pengganti (Z_Thevenin)

4)     Pasang kembali sumber tegangan atau sumber arus, dan tentukan besar V_Th ?
         Tentukan lebih dahulu I_Th



5)        Rangkaian pengganti



Teorema Norton

Suatu rangkaian yang terdiri dari beberapa sumber tegangan dan impedansi, dapat diubah

1. Satu sumber arus pengganti Norton (N)

2. Satu impedansi pengganti Norton yang tersusun secara parallel

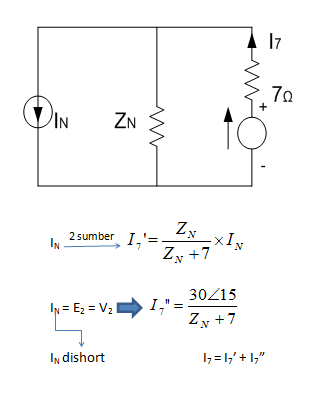

Contoh
